１２Ｖまたは２４Ｖ信号入力時の外付け抵抗

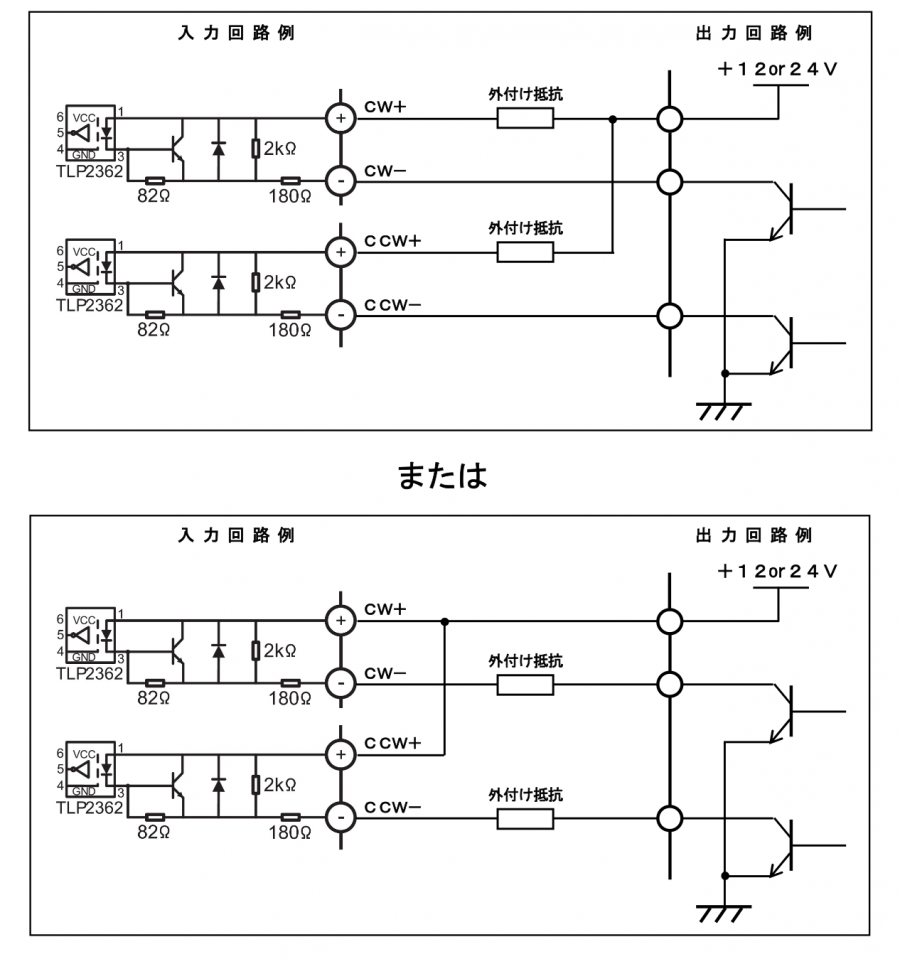

弊社ドライバは５Ｖ信号の入力を標準としております。取扱説明書に記載された範囲を超え、１２Ｖまたは２４Ｖ信号を入力する場合、下図の通り外付け抵抗の追加が必要となります。
外付け抵抗値は以下により計算します。
・フォトカプラの入力順電流：ＩＦ
・フォトカプラの入力順電圧：ＶＦ
（内部抵抗値 ＋ 外付け抵抗値）× ＩＦ ＋ ＶＦ ＝ 入力電圧
↓
外付け抵抗値 ＝（入力電圧－ＶＦ ）÷ＩＦ － 内部抵抗値
この式に下記の値を代入すると
・フォトカプラの入力順電流ＩＦ ＝12ｍＡ
・フォトカプラの入力順電圧ＶＦ ＝1.5Ｖ
・内部抵抗値 82＋180＝262Ω （図に示した抵抗値の場合）
外付け抵抗値は下記の通りとなります。
・入力電圧＝１２Ｖ時 外付け抵抗値＝613Ω → 620Ω推奨
・入力電圧＝２４Ｖ時 外付け抵抗値＝1613Ω → 1.6ＫΩ推奨

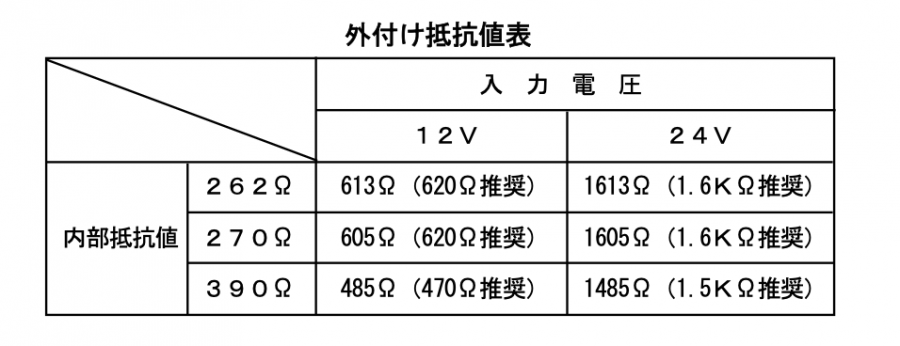

なお機種や製造時期により、内部抵抗値が270Ωまたは390Ωの製品が有ります。この場合、上記により計算するか、左の表を参照ください。
なお焼損防止のため、外付け抵抗には１/２Ｗタイプをご使用下さい。
