製品情報

駆動方式　バイポーラペンタゴン定電流駆動方式
入力電源　[2Z] DC24V(DC20~35V)5A MAX
　　　　　[3Z] DC24V(DC20~35V)7A MAX
駆動電流　0.4~1.4A/相(出荷時 0.75A/相)
分割数設定 1/1~1/250(16種類)
最大応答周波数 500Kpps 以下

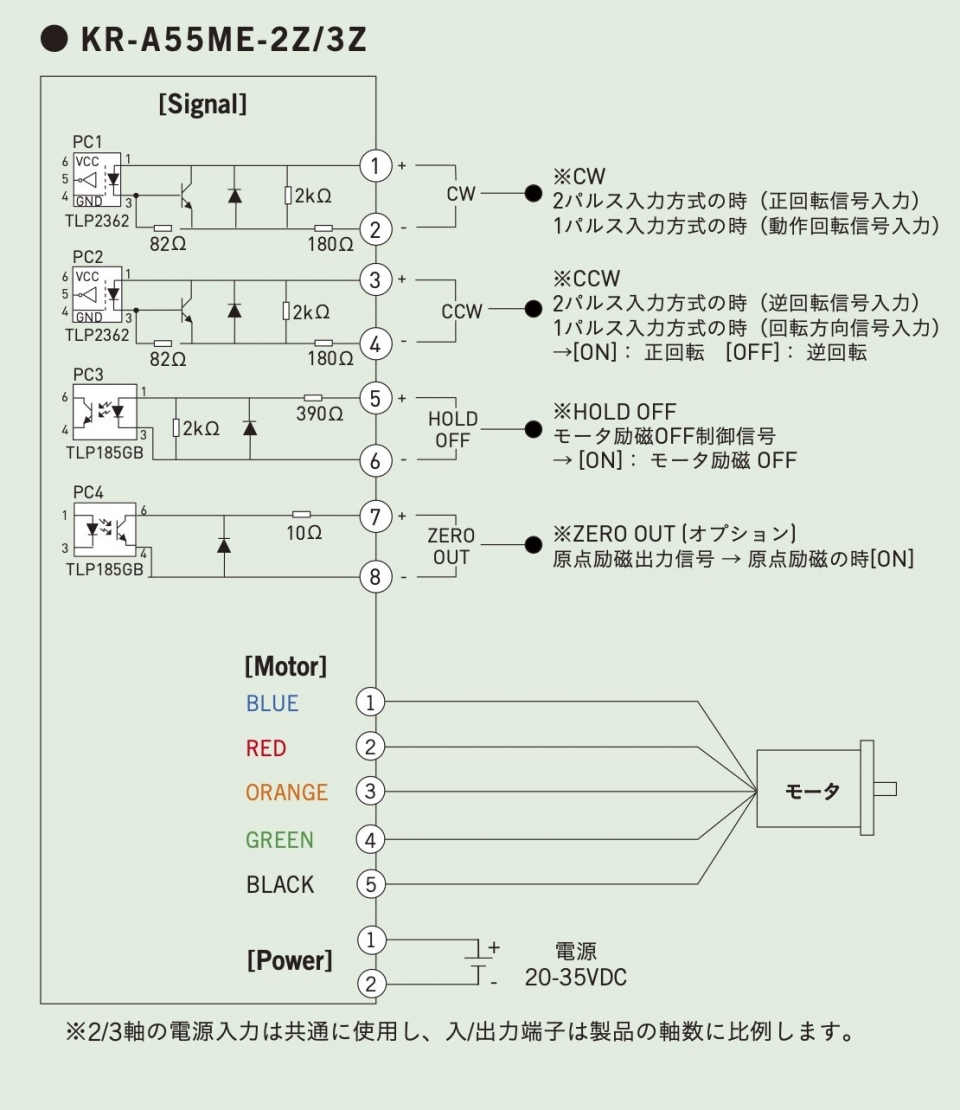

入力信号　フォトカプラ入力 0-8V
機能　パルス入力方式切替 　テストモード機能
　　　自動カレントダウン設定　駆動/停止電流値設定
　　　原点励磁出力信号　ホールドオフ機能
　　　マイクロステップ分割数設定/切替
使用温度範囲　0~40°C(氷結しないこと)
使用周囲湿度　35~85%(結露なきこと)

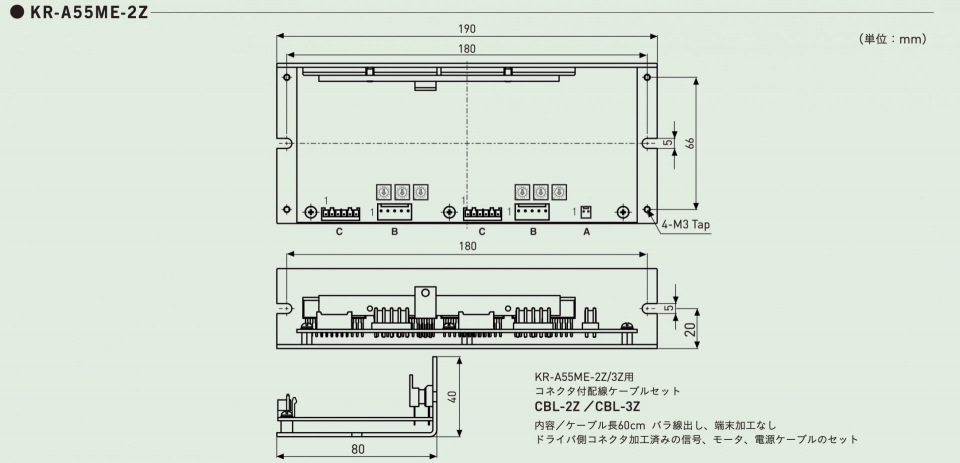

寸法　[2Z] W190×D80×H40(mm)

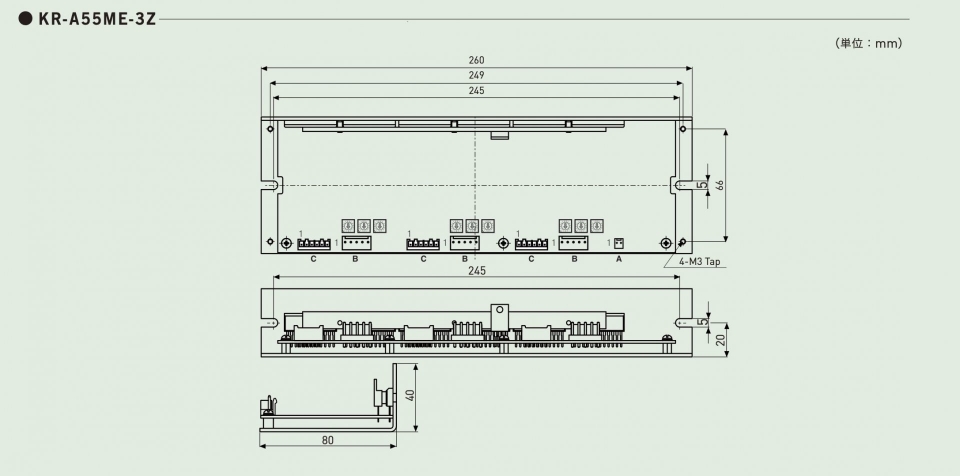

　　　[3Z] W260×D80×H40(mm)
重量　[2Z] 約292g
　　　[3Z] 約411g

付属品（日本圧着端子社製）
コネクタハウジング
CN1 SIGNAL 6pin : XAP-06V-1（ -2Z：2pcs，-3Z：3pcs）
CN2 MOTOR 5pin : VHR-5N（ -2Z：2pcs，-3Z：3pcs）
CN3 POWER 2pin : VHR-2N 1pcs
コンタクトピン
SIGNAL pin : BXA-001T-P0.6（ -2Z：14pcs，-3Z：20pcs）
MOTOR , POWER pin : BVH-21T-P1.1（ -2Z：14pcs，-3Z：19pcs）
